Экстремально умная розетка. NIKOMAX NMC-WO1UD2-WT.

🔥 Внутри этой розетки работают в паре Node-RED и InfluxDB 1.8.10.

Розетка состоит из следующих трех частей:

• Непосредственно сама розетка NIKOMAX NMC-WO1UD2-WT​
• SBC NanoPi Duo2​

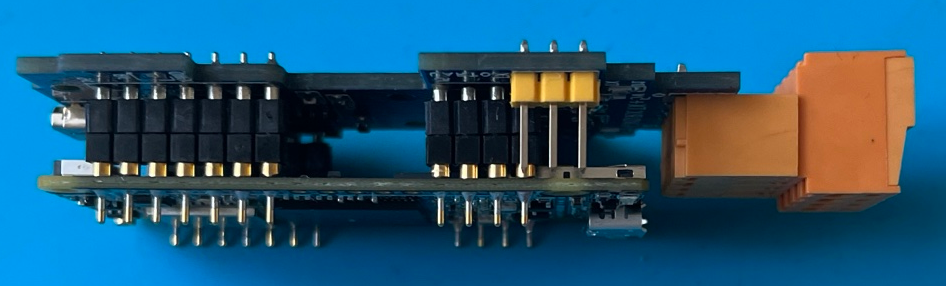

• Переходная плата/Carrier Board/ для установки в розетку NIKOMAX NMC-WO1UD2-WT​

Внешние интерфейсы: Micro USB OTG на NanoPI Duo2, и RS-232 на Carrier Board.

Питание : Micro USB +5V на Carrier Board.

Разъем “COM-Port” на переходной плате имеет контакт +5 вольт. Запитывать розетку можно двумя вариатвми. Либо через разьем Micro USB +5V на Carrier Board, либо через разьем для RS-232.

💬 Это Важно:

Одновременное подключение питания, от разных источников, к двум разьемам недопустимо.

В зависимоcти от варианта исполнения carrier board существует два варианта розетки в одинаковом конструктиве:

• 📌 NMAX-STD - с интерфейсом RS-232

или

• 📌 NMAX-1W - с интерфейсом 1-Wire

Разьем для подключения одинаковый для обоих вариантов исполнения: Cixi Kefa Elec KF2EDGKJ-3.5-4P
